A BMS-vizsgáló gép minden típusú BMS-t tesztelhet?

A Battery Management System (BMS) minden akkumulátorral működő alkalmazás kritikus eleme, a kis fogyasztói elektronikától a nagyméretű elektromos járművekig és az energiatároló rendszerekig. BMS-vizsgálógép-beszállítóként gyakran kapjuk a kérdést: "Tesztelhet-e egy BMS-vizsgáló gép minden típusú BMS-t?" Ez a blogbejegyzés erre a kérdésre kíván átfogó választ adni.

Az akkumulátorkezelő rendszerek megértése

Mielőtt belemerülne a BMS-vizsgáló gépek képességeibe, elengedhetetlen, hogy megértse a BMS-típusok sokféleségét. A BMS-ek számos tényezőtől függően jelentősen eltérhetnek:

1. Alkalmazás mérete és léptéke:

   • Szórakoztató elektronika: Ezeket a BMS-eket kis eszközökhöz, például okostelefonokhoz, laptopokhoz és hordható eszközökhöz tervezték. Általában egyetlen vagy néhány akkumulátorcellát kezelnek, és olyan funkciókra összpontosítanak, mint a túltöltés és a túltöltés elleni védelem.
   • Elektromos járművek (EV): Az EV BMS-eknek több száz vagy több ezer cellát kell kezelniük egy akkumulátorcsomagban. Nemcsak az alapvédelemért, hanem a cellakiegyenlítésért, a töltöttségi állapot (SOC) becsléséért és a hőkezelésért is felelősek.
   • Energiatároló rendszerek (ESS): Az elektromos járművekhez hasonlóan az ESS BMS-ek is nagy akkumulátorbankokat kezelnek. Ugyanakkor az elektromos hálózattal is interfésszel kell rendelkezniük, ami további összetettséget ad az energiaáramlás szabályozása és a hálózattal való kompatibilitás szempontjából.

2. Sejtkémia: A különböző akkumulátor-kémiai anyagok, mint például a lítium-ion (Li-ion), ólom-sav és nikkel-fém-hidrid (NiMH), eltérő tulajdonságokkal rendelkeznek. Például a Li-ion akkumulátorok érzékenyebbek a túltöltésre és a túltöltésre, mint az ólom-savas akkumulátorok. A BMS-eket az adott kémiához kell igazítani a biztonságos és hatékony működés érdekében.

3. Funkcionalitási követelmények: Egyes BMS-ek csak alapvető védelmi funkciókkal rendelkeznek, míg mások olyan fejlett funkciókat tartalmazhatnak, mint az adatnaplózás, kommunikációs interfészek (például CAN-busz, RS-485) és távfelügyelet.

A BMS-vizsgáló gépek képességei

Egy jól megtervezett BMS-vizsgáló gép a BMS-szolgáltatások széles skáláját képes tesztelni, de előfordulhat, hogy nem képes minden BMS-típust ugyanolyan átfogósággal tesztelni. Íme a BMS-tesztelés kulcsfontosságú szempontjai, és hogy a tesztelőgépek hogyan tudják kezelni őket:

1. Alapvető elektromos paraméterek tesztelése

A legtöbb BMS vizsgálógép képes olyan alapvető elektromos paraméterek tesztelésére, mint a feszültség, áramerősség és hőmérséklet. Ezek a paraméterek alapvetőek bármely BMS működéséhez. Például meg tudják mérni az akkumulátor feszültségét különböző töltési állapotoknál, és ellenőrizni tudják, hogy a BMS megfelelően aktiválja-e a túltöltés vagy túlkisülés elleni védelmet a beállított küszöbértékeken. A miénkBMS vizsgáló berendezéseknagy pontosságú érzékelőkkel van felszerelve ezen elektromos paraméterek pontos mérésére.

2. Sejtegyensúlyi vizsgálat

A cellakiegyenlítés kritikus funkció a többcellás akkumulátorcsomagokban. A BMS-vizsgáló gépek különböző cellafeszültségeket szimulálhatnak, és ellenőrizhetik, hogy a BMS hatékonyan kiegyensúlyozza-e a cellákat. A cellakiegyenlítő algoritmusok összetettsége azonban nagymértékben változhat a különböző BMS-ek között. Egyes fejlett BMS-ek aktív cella-kiegyensúlyozó technikákat, míg mások passzív módszereket alkalmaznak. Előfordulhat, hogy egy tesztelőgépet másképpen kell konfigurálni, hogy tesztelje ezeket a különböző kiegyensúlyozási stratégiákat. A miénk1-24 sorozatú 100A-es töltés 150A-es kisülési BMS-tesztelőrugalmasan képes szimulálni a különböző cellafeszültség-viszonyokat a cella-kiegyensúlyozás teszteléséhez.

3. Kommunikációs interfész tesztelése

Sok modern BMS kommunikációs interfésszel van felszerelve más eszközökkel való adatcseréhez. A vizsgálógépek ellenőrizni tudják ezen interfészek működőképességét, például a CAN-buszon vagy az RS-485-ön keresztüli adatok küldését és fogadását. A különböző BMS-ek azonban eltérő kommunikációs protokollokat és adatformátumokat használhatnak. A tesztelőgépnek protokollok széles skáláját kell támogatnia, hogy különböző BMS-eket tesztelhessen. Tesztelő berendezéseink több kommunikációs protokoll támogatására konfigurálhatók, biztosítva a BMS kommunikációs interfészek átfogó tesztelését.

4. Hőgazdálkodási tesztelés

A hőkezelés kulcsfontosságú az akkumulátorrendszerek biztonsága és teljesítménye szempontjából, különösen az olyan nagy teljesítményű alkalmazásokban, mint az elektromos járművek és az ESS-ek. A BMS-vizsgáló gépek képesek szimulálni a különböző hőmérsékleti viszonyokat, és ellenőrizni tudják, hogy a BMS képes-e a megfelelő időben aktiválni a hűtési vagy fűtési rendszereket. A hőkezelési rendszerek kialakítása és összetettsége azonban változhat, és előfordulhat, hogy egy vizsgálógépet testre kell szabni ezeknek a rendszereknek a pontos teszteléséhez.

A BMS-vizsgáló gépek korlátai

Lehetőségeik ellenére a BMS-vizsgáló gépeknek van néhány korlátja az összes BMS-típus tesztelésében:

1. Egyedi tervezésű BMS-ek

Egyes BMS-ek egyediek – egyedi követelményeket támasztó speciális alkalmazásokhoz tervezték. Ezeknek a BMS-eknek szabadalmaztatott algoritmusai vagy funkciói lehetnek, amelyeket nem lehet könnyen tesztelni a polcról elérhető tesztelőgépekkel. Ilyen esetekben szükség lehet a tesztelőgép testreszabására, vagy további tesztelési eljárások kidolgozására.

2. Nagyfeszültségű és nagy teljesítményű BMS-ek

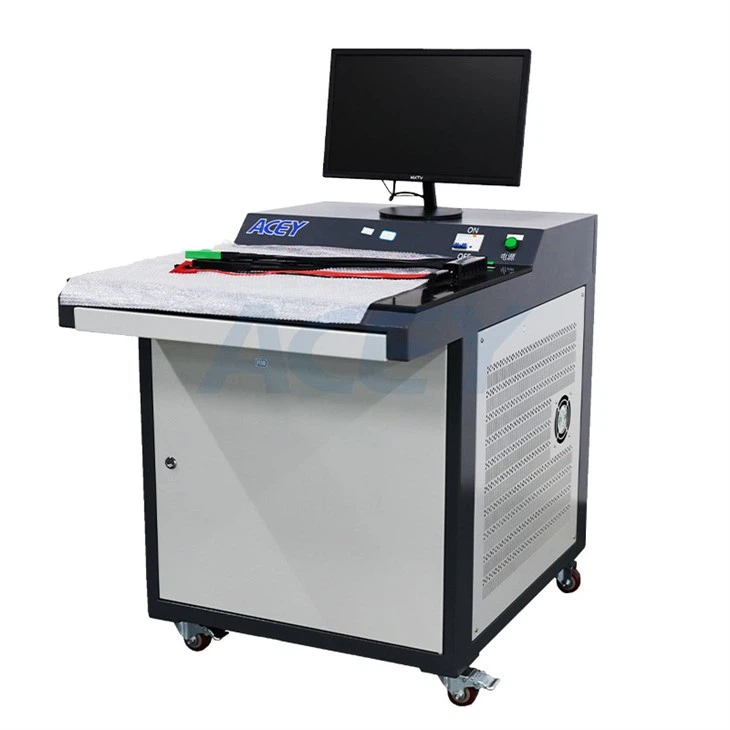

A nagyfeszültségű és nagy teljesítményű BMS-ek teszteléséhez, például a nagyméretű ESS-ekben használtakhoz, speciális tesztelő berendezésekre van szükség. A szabványos BMS-vizsgáló gépek nem biztos, hogy képesek biztosítani az átfogó teszteléshez szükséges magas feszültség- és áramszintet. A miénkOpcionális 1–32. sorozatú 500A-es 800A-es kisütési akkumulátor-kezelő rendszer tesztberendezésúgy tervezték, hogy megfeleljen az ilyen BMS-ek nagy teljesítményű tesztelési követelményeinek.

3. Jövő – próbák

Ahogy az akkumulátortechnológia és a BMS-funkciók folyamatosan fejlődnek, új típusú, fejlett funkciókkal rendelkező BMS-ek jelennek meg. A jelenlegi BMS-ek tesztelésére alkalmas tesztelőgép nem biztos, hogy elegendő a jövő generációs BMS-einek teszteléséhez jelentős fejlesztések nélkül.

Következtetés

Összefoglalva, míg egy BMS-tesztelő gép sokféle BMS-t és azok kulcsfontosságú funkcióit képes tesztelni, nem képes minden BMS-típust ugyanolyan átfogósággal tesztelni. A BMS-típusok sokfélesége, beleértve az alkalmazási, cellakémiai, funkcionalitási és tervezési különbségeket, kihívások elé állítja a tesztelőgépeket. Azonban úgy, hogy olyan tesztelőgépet választunk, amely széles körű képességekkel rendelkezik, mint amilyeneket az általunk kínáltBMS vizsgáló berendezések, és készen áll a tesztelési folyamat testreszabására, ha szükséges, nagyszámú BMS-en alapos tesztelés végezhető.

Ha Ön a BMS-vizsgáló gépek piacán dolgozik, vagy további információra van szüksége termékeink különböző típusú BMS-ek tesztelésére való képességéről, javasoljuk, hogy vegye fel velünk a kapcsolatot a beszerzési megbeszélések miatt. Szakértői csapatunk készen áll arra, hogy segítsen Önnek megtalálni a legjobb tesztelési megoldást az Ön egyedi igényeinek megfelelően.

Hivatkozások

• Smith, J. (2020). Akkumulátorkezelő rendszerek: tervezés és megvalósítás. Wiley.
• Chen, Y. és Wang, H. (2021). Az akkumulátorkezelő rendszer tesztelési technológiáinak fejlődése. Journal of Power Sources, 498, 229932.
• Nemzetközi Elektrotechnikai Bizottság. (2018). IEC 62619: Lúgos vagy más nem savas elektrolitokat tartalmazó másodlagos akkumulátorok és akkumulátor-telepítések – Biztonsági követelmények másodlagos lítium akkumulátorokra és ipari alkalmazásokhoz használt akkumulátor-telepítésekre.
