Lítium akkumulátorcsomag ismerete

A lítium akkumulátorokat olyan iparágak kedvelik, mint a fogyasztói elektronika és az elektromos kéziszerszámok nagy energiasűrűségük, nagy feszültségük, környezetvédelemük, hosszú élettartamuk és gyors töltésük miatt. Hozzájárulásuk az új energetikai járműiparhoz különösen kiemelkedő. Ahogy a világ energiaválsága és a környezetvédelmi kérdések egyre hangsúlyosabbá válnak, a lítium akkumulátoripar, mint az új energetikai járművek energiaforrása, hatalmas piaci potenciállal rendelkezik, és fontos része a nemzeti stratégiai fejlesztésnek.

1. Mi az akkucsomag?

A lítium-ion akkumulátor PACK, más néven akkumulátormodul, egy lítium-ion akkumulátorok gyártási folyamata. Több lítium-ion egycellás csoport párhuzamos és sorba kapcsolására utal, valamint figyelembe veszi a rendszer mechanikai szilárdságát, a hőkezelést, a BMS-illesztést és egyéb kérdéseket. Fontos technológiái tükröződnek az átfogó szerkezeti tervezésben, a hegesztési és megmunkálási technológia szabályozásában, a védelmi szintben, az aktív hőkezelési rendszerben stb. Ha két akkumulátort sorba vagy párhuzamosan kapcsolnak össze, hogy a vevő igényei szerint egy meghatározott formát alakítsanak ki, akkor ezt CSOMAGOLÁSNAK nevezik. .

2. Az akkumulátorcsomag összetétele

Akkumulátorcsomagfőként egycellás modulokat, elektromos rendszereket, hőkezelő rendszereket, dobozokat és BMS-eket foglal magában.

Akkumulátor modul:Ha az akkumulátorcsomagot egy emberi testhez hasonlítjuk, akkor a modul a „szív”, amely az elektromos energia tárolásáért és felszabadításáért felelős.

Elektromos rendszer:Főleg összekötő rézrudakból, nagyfeszültségű kábelkötegekből, alacsony feszültségű kábelkötegekből és elektromos garanciaeszközökből áll. A nagyfeszültségű kábelköteg az akkumulátorcsomag "aortájának" tekinthető, amely folyamatosan továbbítja az akkumulátor teljesítményét a végterheléshez, a kisfeszültségű kábelköteg pedig az akkumulátorcsomag "neurális hálózatának". , amely valós időben továbbítja az észlelési jeleket és a vezérlőjeleket.

Hőgazdálkodási rendszer:A hőkezelési rendszernek alapvetően két módja van: léghűtés és folyadékhűtés, a folyadékhűtés pedig felosztható hideglemezes folyadékhűtésre és merülő folyadékhűtésre. A hőszabályozási rendszer egyenértékű a klímaberendezés felszerelésével az akkumulátorcsomaghoz. A léghűtési rendszereknek számos összeszerelési típusa létezik, és az alapvető alkatrészek elsősorban kompresszorok, ventilátorok, hőcserélők stb.

Doboz:Főleg dobozból, dobozfedélből, fém tartóból, panelből és rögzítőcsavarokból áll. Az akkumulátorcsomag „csontvázának” tekinthető, amely szerepet játszik a tartásban, a mechanikai ütésekkel szembeni ellenállásban, a mechanikai rezgésekkel szemben és a környezetvédelemben.
BMS: Akkumulátor menedzsment rendszer, amely az akkumulátor „agyának” tekinthető. Főleg az akkumulátor feszültségének, áramerősségének, hőmérsékletének és egyéb paramétereinek méréséért felelős, emellett olyan funkciókkal is rendelkezik, mint a kiegyensúlyozás. Az adatok a MES-be továbbíthatók.

Az Acey new energy egy professzionális beszállító, amely a lítiumelemes laboratóriumi gépekre, akkumulátoranyagokra,Akkumulátorcsomag-összeszerelő gépés egyablakos megoldást kínálunk a hengeres akkumulátorcsomag-összeszerelő sorokhoz és a lítium-ion akkumulátorokat gyártó berendezésekhez.

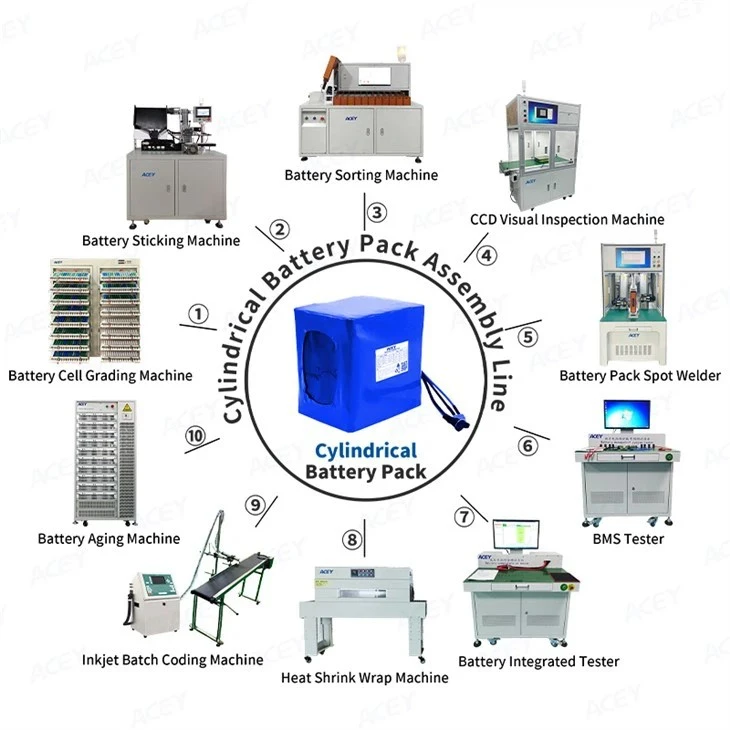

18650-32700 Lítium-ion akkumulátorcsomag összeszerelő sor

3. Az akkumulátorcsomag jellemzői

1. A PACK lítium akkumulátorcsomagokhoz nagy konzisztenciának kell lennie (kapacitás, belső ellenállás, feszültség, kisülési görbe, élettartam).
2. A PACK akkumulátorcsomag élettartama alacsonyabb, mint egyetlen akkumulátoré.
3. Korlátozott feltételek mellett használható (beleértve a töltő- és kisütési áramot, a töltési módot, a hőmérsékletet stb.)
4. A lítium akkumulátorcsomag kialakítása után az akkumulátor feszültsége és kapacitása jelentősen javul, és meg kell védeni, és a töltési egyensúlyt, a hőmérsékletet, a feszültséget és a túláram ellenőrzését kell elvégezni.Akkumulátor öregítő géphasználható az akkumulátor áramának, feszültségének, kapacitásának stb.
5. Az akkumulátorcsomagnak meg kell felelnie a tervezés által megkövetelt feszültség- és kapacitáskövetelményeknek.

4. PACK módszer

Sorozatpárhuzamos összetétel:Az akkumulátormodul párhuzamosan és sorba kapcsolt, egyedi cellákból áll. A párhuzamos csatlakozás növeli a kapacitást, és a feszültség változatlan marad. Soros bekötés után a feszültség megduplázódik, a kapacitás változatlan marad. Például: 15 db 3,2V feszültségű cella van sorba kötve, ami 48V, ami egy soros feszültségnövelés. Például: két 50Ah kapacitású cella van párhuzamosan csatlakoztatva, ami 100Ah, ami párhuzamos kapacitásbővítés.

Cellakövetelmények:Válassza ki a megfelelő cellát saját tervezési követelményeinek megfelelően. A párhuzamosan és sorosan kapcsolt akkumulátorokhoz azonos típusú és modell szükséges, a kapacitás, a belső ellenállás és a feszültségérték különbsége nem haladja meg a 2%-ot. Legyen szó puha vagy hengeres akkumulátorról, több szálra van szükség.

Lítium ponthegesztő gép

PACK folyamat:Az akkumulátorcsomag kétféleképpen valósul meg. Az egyik a lézeres hegesztés, az ultrahangos hegesztés vagy az impulzushegesztés. Ez egy általánosan használt, jó megbízhatóságú hegesztési módszer. A második a rugalmas fémlemez érintkezésen keresztül történik. Előnye, hogy nincs szükség hegesztésre és az akkumulátor könnyen cserélhető.
